Match ID 实测与仿真优化分析系统(DIC 非接触全场应变测量)

收藏
  • 产品介绍
  • 系统配置

    MatchID实测与仿真优化分析系统是一款利用数字图像相关(Digital Image Correlation, DIC)技术的非接触式力学性能监测设备。因其具有光路简单、环境适应性好、测量范围广以及自动化程度高等诸多优点,已经被广泛应用于岩土、土木工程、机械、材料科学、航空航天、生物医学等许多科学及工程领域。通过工业相机采集待测物在加载过程的散斑变化图像,再利用实测与仿真优化分析软件分析可获得材料和结构表面的全场3D变形、应变,并具有应力场计算、模态分析等功能;也可以直接利用VFM虚功法本构参数反求模块反求包括弹塑性、超弹性、粘弹性、粘塑性材料的应力场,并求解材料的本构方程参数,用于有限元仿真中提升材料模型的准确性,降低仿真误差;当有限元仿真结束后,利用FEVAL有限元验证评估模块可以将仿真结果数据导入到实测与仿真优化分析软件中,与测量结果实现统一坐标,统一网格和统一滤波的数据比对和评估,精确的评估有限元仿真模型的误差。

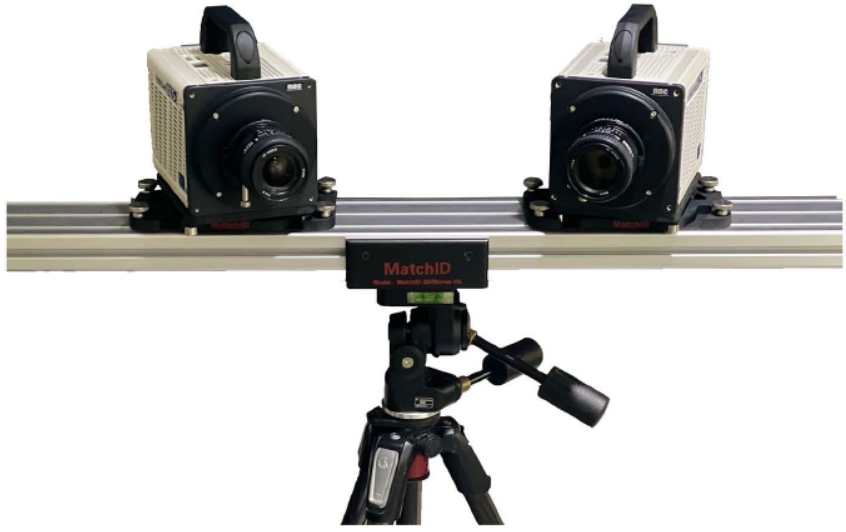

DIC系统常规配置图:


测试结果展示:

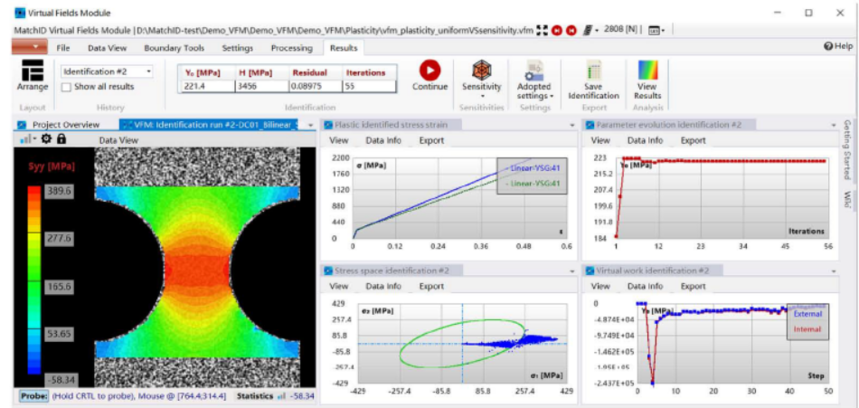

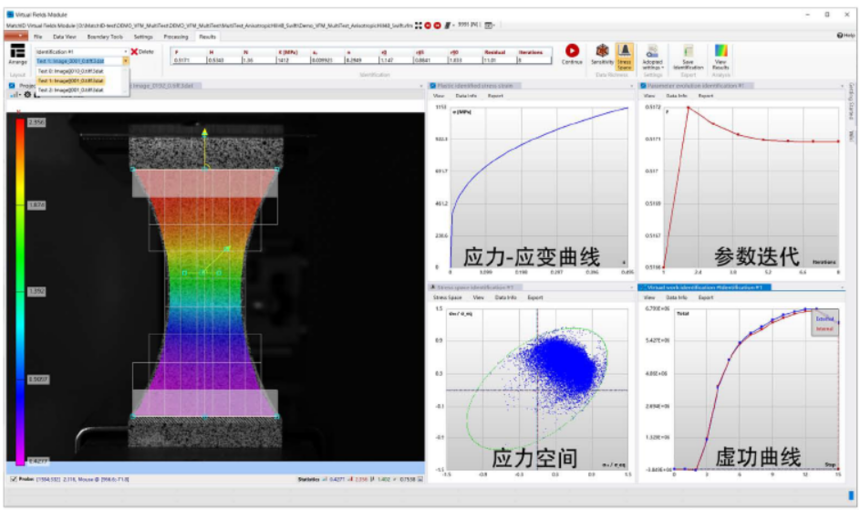

1.VFM材料本构模型参数反求

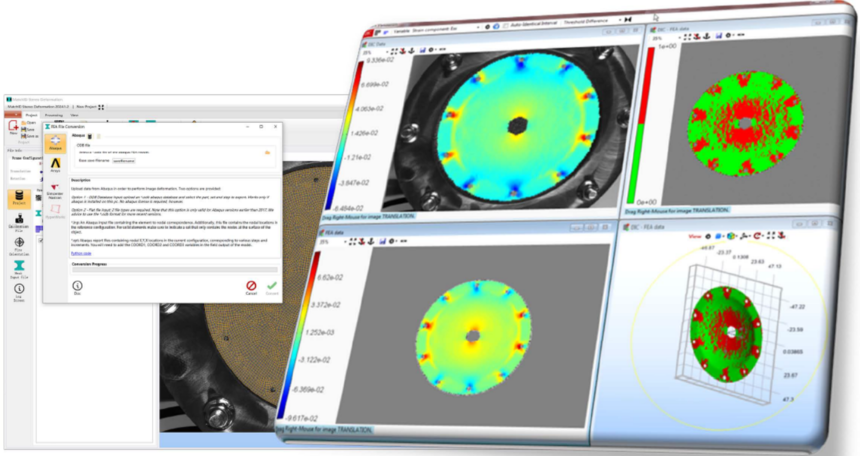

2.FEVAL有限元验证评估

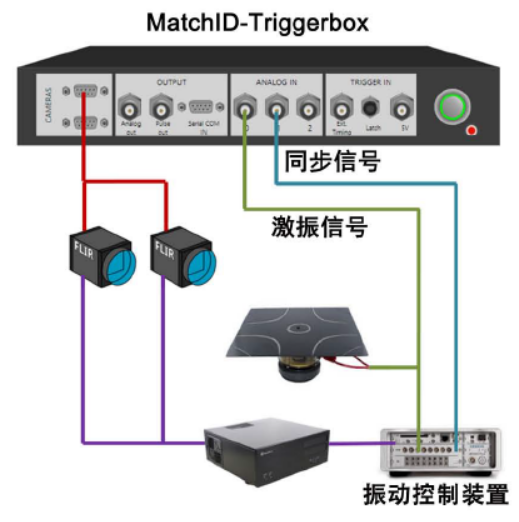

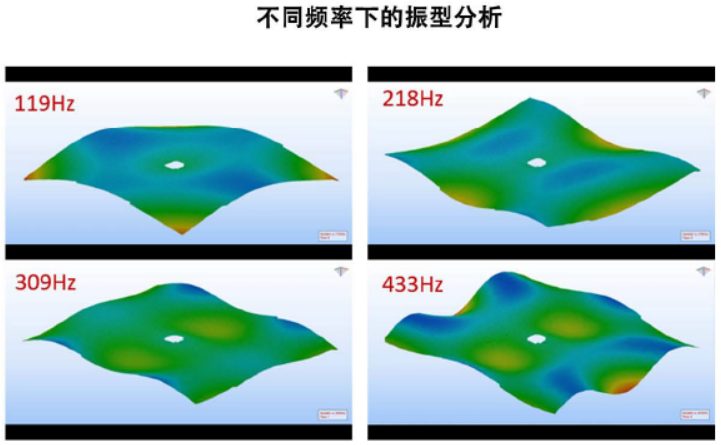

3.振动模态测试分析




DIC 非接触全场应变测量配置

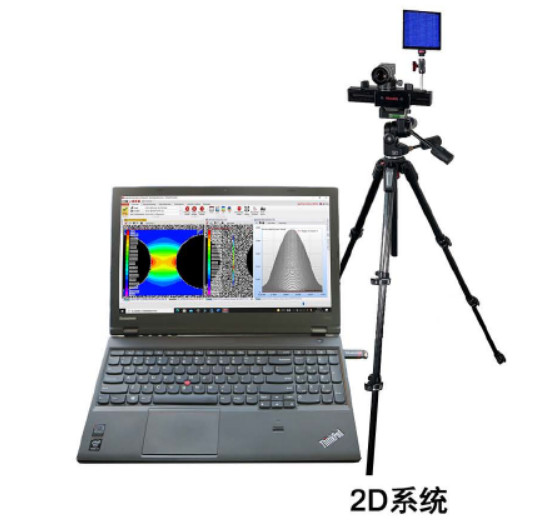

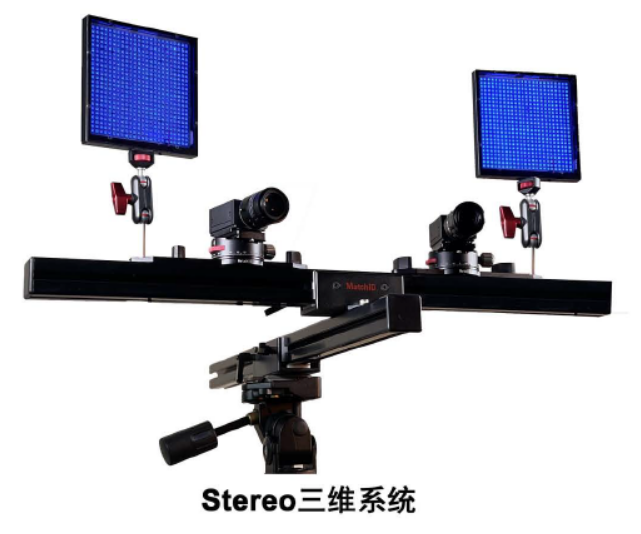

1744011511744607.png  1744011540325337.png

系统主要构成:

1. MatchID实测与仿真优化分析软件 (可选二维或者三维DIC软件)

2. 相机(根据实验情况选择低速相机或者高速相机)

3. 镜头(根据实验情况选择合适焦距的镜头)

4. 控制分析工作站电脑

5. 多台设备同步器 (选配)

6. 校准板
