日本DITECT眼动仪—ViewTracker3

 眼动仪是心理学基础研究的重要仪器。眼动仪用于记录人在处理视觉信息时的眼动轨迹特征,广泛用于注意、视知觉、阅读等领域的研究。


现代眼动仪的结构一般包括四个系统,即光学系统,瞳孔中心坐标提取系统,视景与瞳孔坐标迭加系统和图像与数据的记录分析系统。 眼动有三种基本方式:注视(fixation),眼跳(saccades)和追随运动(pursuit movement)。 眼动可以反映视觉信息的选择模式,对于揭示认知加工的心理机制具有重要意义,从研究报告看,利用眼动仪进行心理学研究常用的资料或参数主要包括:注视点轨迹图,眼动时间,眼跳方向(DIRECTION)的平均速度(AVERAGE VELOCITY)时间和距离(或称幅度AMPLITUDE),瞳孔(PUPIL)大小(面积或直径,单位象素pixel)和眨眼(Blink)。

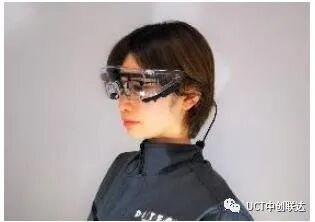

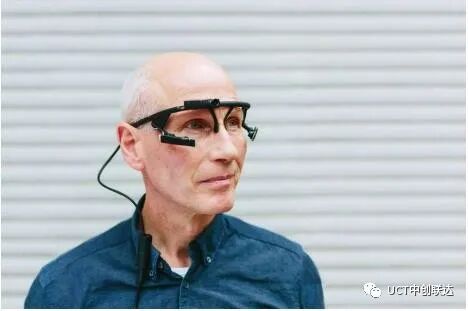

ViewTracker3是一款全新的眼动跟踪测量系统,使用了轻量便携的设计,采用USB3.0接口。Headset上安装了三台微小型数码相机和红外光源,可以获得双眼视野和瞳孔运动的数据,实时测量凝视数据。捕获的图像可以通过USB 3.0电缆传输和保存到Windows电脑上。因为该系统不需要交流适配器,所以非常适合移动设备中的测量。特制的小瞳孔相机可以使得向下凝视时,也能对眼睛进行准确地跟踪测量,同时相机的姿势和位置可以灵活调整。该眼动装置可以戴在用户的眼镜下面,因此对于戴眼镜的用户来说,不需要佩戴矫正眼镜,即使佩戴头盔也不会影响到眼动装置的正常使用。应用程序可以自动识别提取状态进行瞳孔校准。

眼动仪ViewTracker3能做什么?

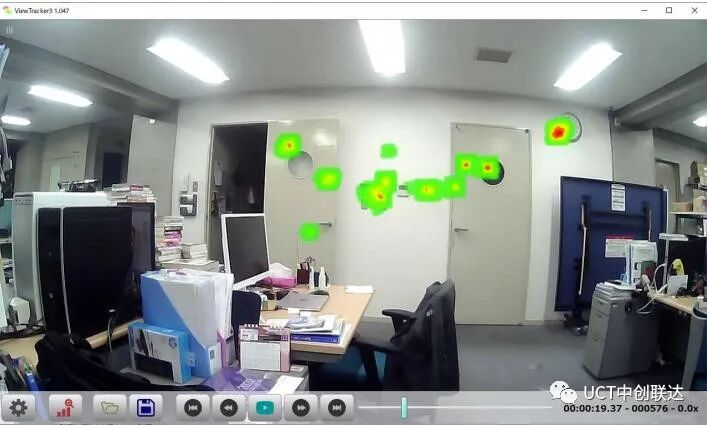

1.眼动跟踪热图


    以颜色的对比显示每次注视的停顿状态,看到整个注视跟踪情况,暂停时间比例将以红/黄/绿的颜色按长到短的顺序显示。

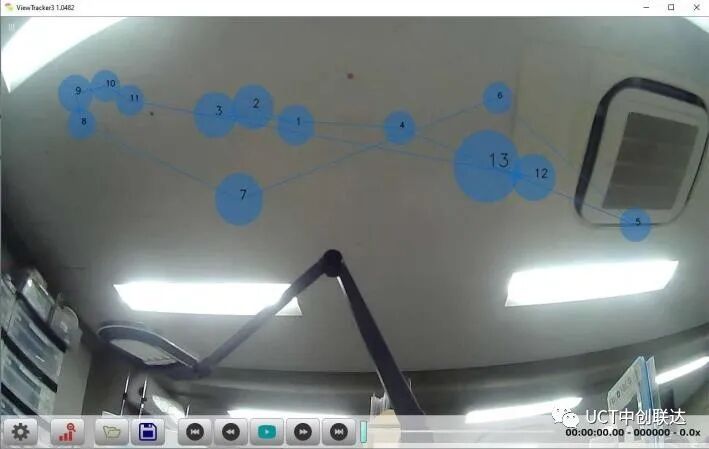

2.注视点分析


    展示凝视点是如何移动的,圆圈大小代表停顿的持续时间,数字代表注视转换的顺序,直线为注视过渡。

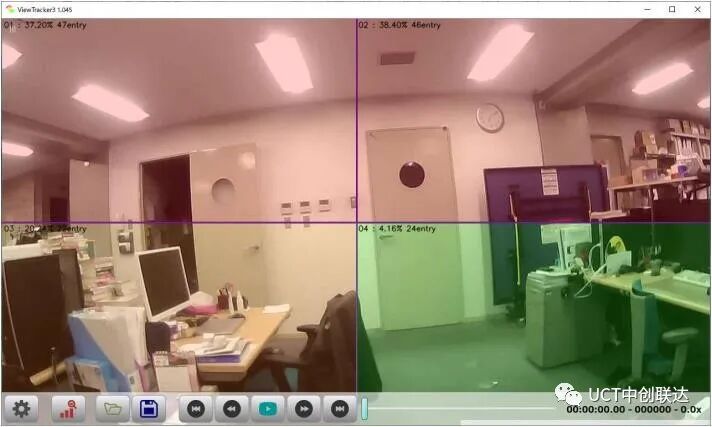

3.标准网格区域分析


    用任意网格划分整个屏幕,并显示注视转换区域及其比例。显示目标帧的每个区域的出现率以及从区域外部到区域内部的条目数。

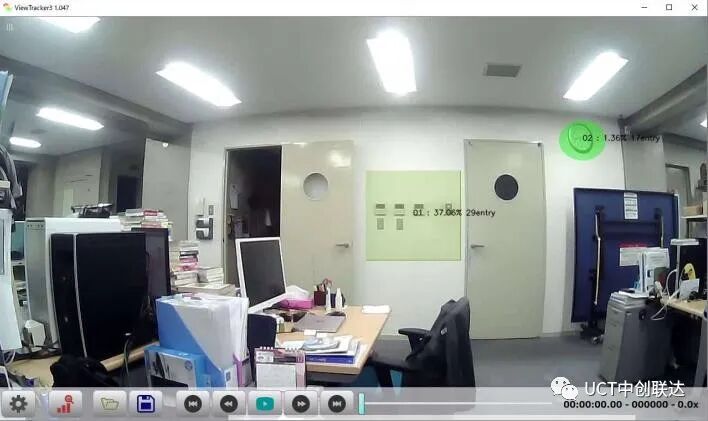

4.指定区域分析


    在屏幕上选择一个方形或圆形的任意区域。显示所选区域的凝视转换比率和从区域外到区域内的条目数。

注:所有分析结果均以CSV表格文件、图像文件或视频文件形式输出。

基础规格

微信图片_20210811135453.jpg 微信图片_20210811135506.jpg

视野相机

1280×720,30HZ

接口

USB3.0

眼睛测量相机(两个)

400×400,120HZ

操作系统

Windows 10 64位

线缆长度

标准2m(可选5m)

重量

小于50g

视频格式

MP4(压缩比例可选)

图像设置

白平衡、曝光时间等

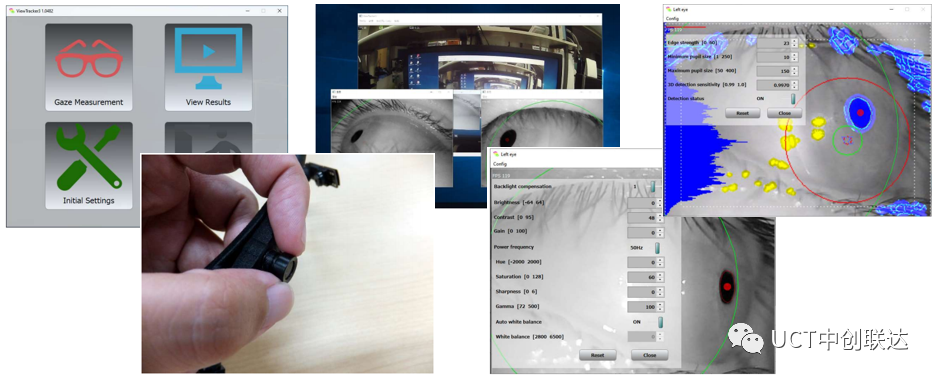

简易的操作流程:
1.将眼动仪通过USB线缆与电脑连接,并插上加密狗;
2.启动控制分析软件;
3.配戴上眼动仪,调整eye cameras的位置;
4.执行校准,将实际的视图和通过相机获得的视图匹配起来;
5.执行测量,测量结果将会被保存为视频文件;
6.播放视频文件,查看测量结果。


产品特点:

1.Headset基于人体工程学的轻量化设计(小于50g,不含电缆)。

2.双目测量,120Hz的采样频率(**大200Hz,需更换相机)。

3.通过USB 3.0与PC连接进行供电和数据传输,不需要交流适配器,非常适合移动测量。

4.在向下凝视时,以及面对戴眼镜的用户时,不需要额外的矫正玻璃,是适合用户的**佳结构。

5.短时间内完成校准(自动模式、点规范模式)。

6.实时数据输出和有线传输,数据不丢失。

7.用户所要做的就是调整相机的位置,使得其捕捉到瞳孔,之后应用程序将自动对瞳孔进行检测。

8.可实现双眼交叉搜索的三维测量模式。

9.数据会被保存为图像、视频和表格文件形式。

10.USB3.0线缆可延长至5米(可选)。
