高速摄像机ACS系列

时间:2021-03-22     作者:中创联达【原创】   阅读

       日本nac Image Technology公司是全球著名的专业科研级高速摄像机厂商。作为**家(1958年)推出高速摄像机的公司,其产品已遍布世界各地,包含大学、科研机构、军事和汽车工业等单位。

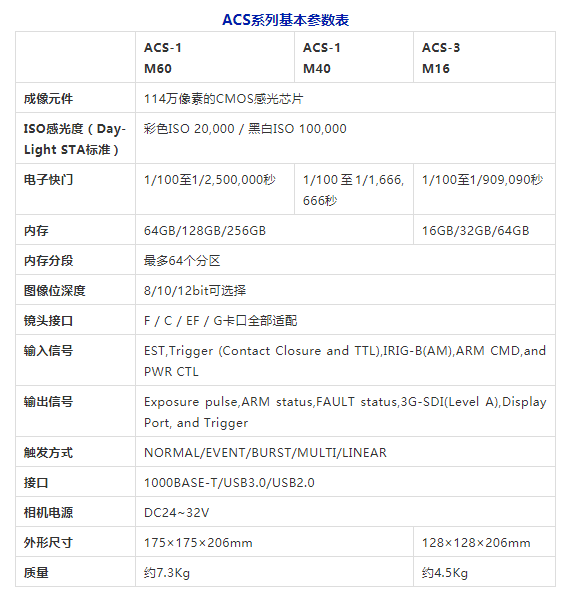

       2018年日本nac Image Technology公司针对1280×896(1.14M Pixel)像素级的高速摄像机推出了ACS系列,2020年又将ACS系列进行整体升级,推出了市场上首款拍摄速度达到10万fps(百万像素下)的Memrecam ACS-1 M60。ACS-1 M60采用适配性超高的1280×896 CMOS传感器,满幅拍摄速率可达到60,000帧/秒(彩色芯片)100,000帧/秒(黑白芯片);超高的拍摄速率可达到1,000,000帧/秒(标准版);具有超高感光度(ISO-Daylight SAT):100,000(黑白)/20,000(彩色)。纳秒级的时间精度,使其具有更高的帧速率、帧同步及曝光精度;500ns的跨帧模式曝光时间间隔,使其可完全满足PIV/PTV/LIF/DIC等非接触式测量应用的需要,无图像滞后;另有超大内部存储器1TB可选配;可连接模拟和数字监视器实时显示拍摄图像,通过触屏或JPAD控制器进行控制摄像机,无需将其与PC连接,可适用于各种需要考虑环境条件的应用;与PC连接时,还可通过专用的USB3.0线缆进行数据的高速下载存储,速度远高于传统的千兆网线。

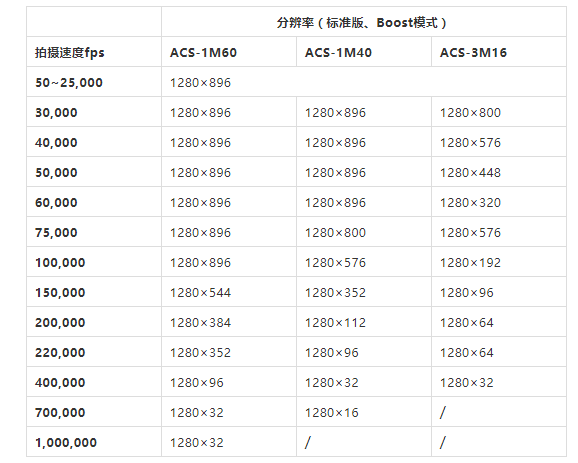

        高分辨率高速拍摄——图片可以以全画幅1,280×896(110万)像素的54,000帧/秒(常规模式)和1,280×800像素的100,000帧/秒(Boost模式)的高图像质量进行高速拍摄。另外,可通过减少像素的数量,进行高达1,000,000帧/秒的高速拍摄。



ISO-Daylight SAT超高感光度值达100000

       ACS系列采用了**新的芯片传感器,ISO值高达10万!因此无论是针对弱光环境,还是以高帧率拍摄热敏感物体,或者使用光圈极小的放大光学系统的图像时,也能获得明亮清晰的图像。

Boost模式

       Boost模式是nac公司**新开发申请的一种芯片专利,其独特的传感器和信号处理技术可以提高拍摄速度和有效分辨率。目前Boost模式仅在黑白芯片中适用,彩色芯片的Boost技术还在开发中。



图像触发功能

       图像触发功能是一种可以检测指定区域亮度细微变化,并自动触发进行拍摄的功能。该功能不仅可以对全拍摄区域进行检测,还能检测到低至21×16像素的亮度变化。非常适用于子弹和发动机喷雾等不易给出触发信号的实验。



极高速的数据传输——图片通过全新的接口达到高达800M/S的传输速度,内置SSD还可直接保存拍摄数据,与传输到PC相比,数据传输时间大约可减少到1/8。



       超大容量的存储器和内存划分功能——图片内置存储器可达256GB,并且可以通过设置有效像素数来进行长时间记录。您还可以通过使用内存划分功能将图像分区保存。可选择的1TB内置SSD还能让您不必每次都将数据下载到电脑,可以根据需要在拍完所有场景后,只选择所需的部分。



无延迟的同步拍摄

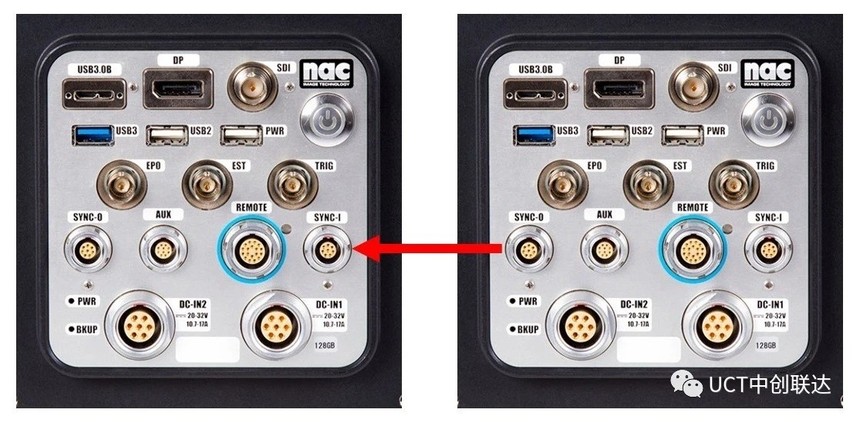

       ACS系列具有SYNC-IN和SYNC-OUT连接器,用于输入和输出同步信号和触发信号。仅需连接一根电缆即可完成两台高速摄像机的同步拍摄,而无需准备外部同步设备或触发信号分配器之类的辅助设备。

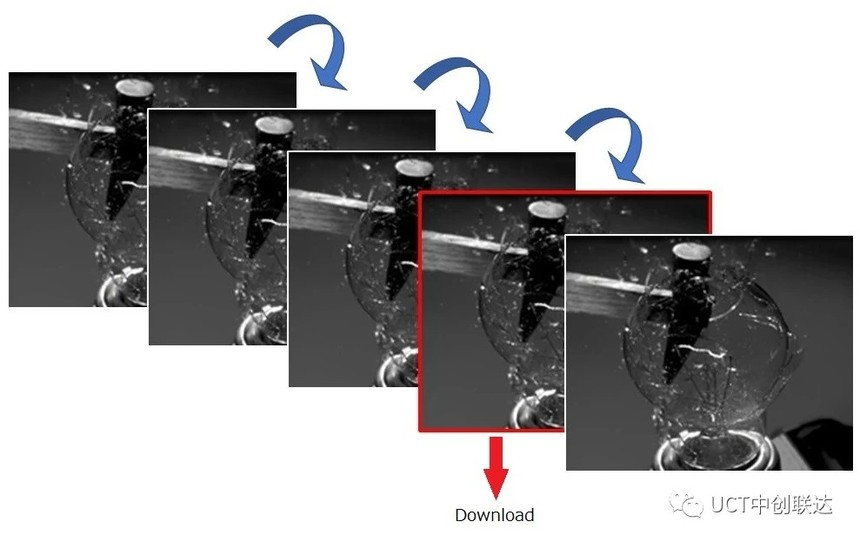

通过USB3.0实现高速数据下载——图片USB3.0是目前用于图像数据传输的**新通用接口,使用专用的USB3.0线缆可以大大减少将数据传输到计算机的时间。通过使用DOWNLOAD REC功能,可以在传输图像数据时拍摄下一张照片,从而进行高效拍摄。此外,通过将外部SSD连接到USB3.0,还可以在没有PC的环境下进行数据传输。



ACS专用触摸显示屏V-PAD——图片您可以在触摸面板监视器上控制和检查相机,例如设置拍摄参数和播放拍摄视频。此外,通过HDD等辅助记录介质与USB3.0连接至相机机身,可以实现在无计算机的环境下保存图像数据。





        武汉中创联达科技有限公司深耕光电子成像领域二十年,985/211高校、研究院及军工单位500+套设备系统服务中。先后与日本NAC、DITECT、德国Stanford Computer Optics、英国IVV、美国MIC等特殊领域成像企业建立了合作关系,并成为其在中国区的总代理商。有丰富的应用经验,和完善的售后,面向汽车、军工、航空航天、科研教育等行业。产品有高速摄像机、ICCD超高速相机、像增强器、双色法测温系统;高速运动图像分析、弹道追踪软件;PIV粒子图像测速系统、DIC应变测量系统;便携式纹影仪、眼动仪等。
